Empreintes digitales

On estime que les empreintes digitales commencent à se former aux alentours de la 13e semaine de grossesse. Les circonvolutions des crêtes leur donnant leur dessin caractéristique vont dépendre de nombreux facteurs, comme la vitesse de croissance des doigts, l'alimentation du fœtus, sa pression sanguine, etc. Ce qui fait que non seulement chaque individu, mais aussi chaque doigt, a son empreinte propre. Alors si deux vrais jumeaux ont des empreintes digitales ressemblantes, elles sont pourtant différentes. Elles seront considérées comme identiques lors d'une recherche sur une scène de crime parce que le nombre de points de comparaison utilisé est limité. Mais une recherche beaucoup plus détaillée révélera ces différences. Il en est de même pour les empreintes génétiques. Une comparaison poussée montrera quelques différences.

Une empreinte digitale est une marque laissée par les crêtes des doigts, des mains, des orteils ou des pieds lorsqu'elles touchent un objet. Il en existe deux types : l'empreinte directe (qui laisse une marque visible) et l'empreinte latente (saleté, sueur ou autre résidu déposé sur un objet). Les empreintes digitales sont regroupées en trois catégories principales : l'arche, le tourbillon et la boucle. À l'intérieur de chacune de ces catégories, il y a un très grand nombre d'éléments qui nous différencient les uns des autres. En plus des cicatrices, il y a les fourches, les îlots et les espaces qui donnent un caractère unique aux empreintes latentes.

L’utilisation de l’empreinte digitale comme moyen d’identification d’une personne n’est pas nouvelle. En fait, les corps policiers utilisent cette technique depuis plus de 100 ans. Aujourd’hui, les empreintes digitales sont recueillies sur une scène de crime et sont ensuite comparées à celles contenues dans un serveur central.

Le recours à l’empreinte digitale compte pour plus du tiers du marché des procédés biométriques. Elle représente nettement la solution préférée des entreprises œuvrant dans ce domaine. La force de ce procédé tient au fait que l’utilisation de l’empreinte digitale est généralement plus facile d’acceptation par la communauté et qu’elle est une des plus efficaces et des moins coûteuses.

La qualité d’image de l’empreinte digitale peut varier selon que la peau du doigt est sale, trop humide ou trop sèche, huileuse ou affligée d’une coupure. La pression que l’on exerce sur le lecteur optique de l’appareil est aussi déterminante quant aux détails qui sont recueillis. Un bon système biométrique tiendra compte de ces facteurs.

L’empreinte digitale est le modèle du relief cutané des doigts. Ce relief se forme durant la période foetale. Ses propriétés biologiques sont bien comprises. Employée pendant des siècles, sa validité d’identification est bien établie.

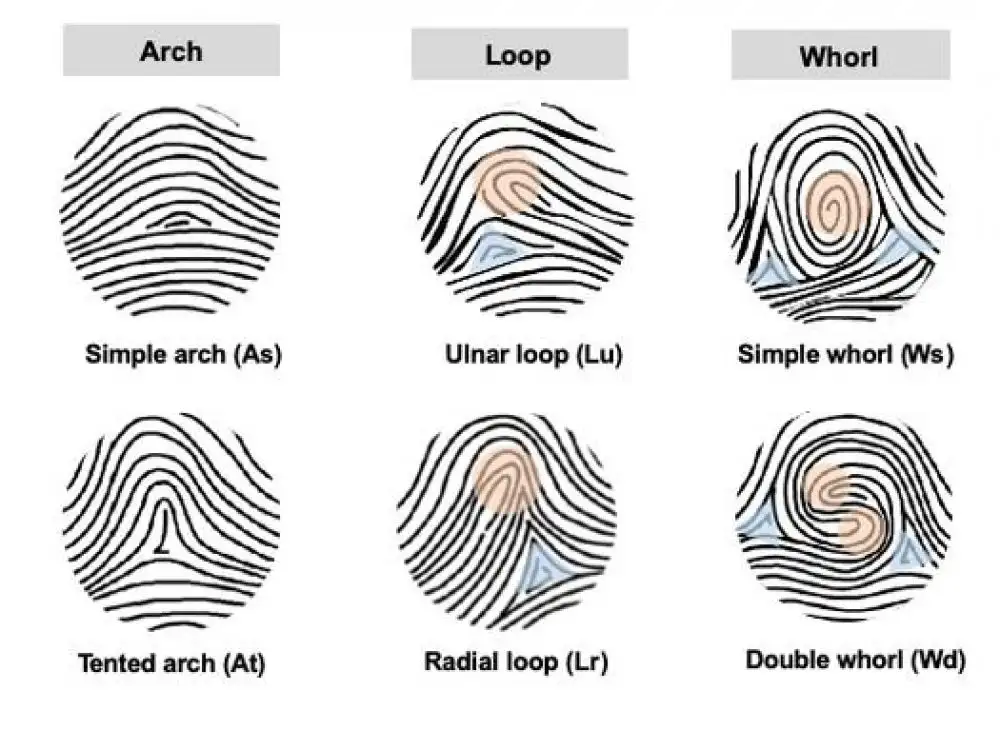

On classe les empreintes selon un système vieux d’une décennie : le système Henry. Dans ce système, le classement repose sur la topographie générale de l’empreinte digitale et permet de définir des familles telles que les boucles (à gauche ou à droite), les arches et les tourbillons.

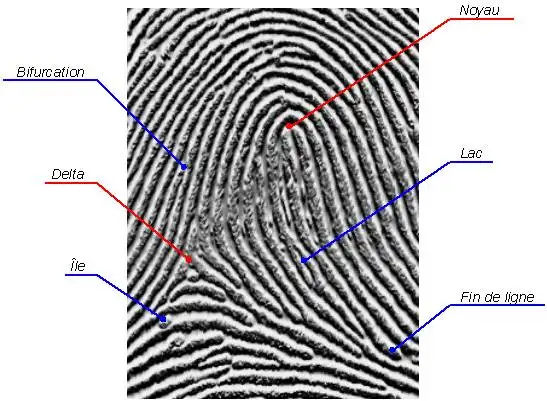

Les éléments qui permettent de différencier deux empreintes digitales sont les minuties. Une minutie est un point qui se situe sur le changement de continuité des lignes papillaires.

La probabilité de trouver deux empreintes digitales similaires est de 1 sur 10 puissance 24. Dans la pratique, il est évident que deux jumeaux issus de la même cellule ont des empreintes digitales très proches.

Capture de l'image d’une empreinte digitale

Obtenir des images numériques d’empreintes digitales n’est pas une chose simple, car la surface à capturer est de faible dimension par rapport au contenu des informations. De plus, certaines ethnies ont de très fines empreintes digitales par rapport à d’autres populations (la population asiatique par exemple), de même que pour les enfants. Ils est donc important de faire le bon choix de capteur par rapport à la population d’utilisateurs.

La capture de l'image d'une empreinte digitale consiste à trouver les lignes tracées par les crêtes (en contact avec le capteur) et les vallées (creux).

Le point commun à toutes les technologies utilisées pour la prise d'image d'une empreinte, est que l'image est constituée à partir des points de contact du doigt sur le capteur.

Les familles de capteurs

Les techniques utilisées pour la mesure sont diverses : capteurs optiques (caméras CCD/CMOS), capteurs ultrasoniques, capteurs de champ électrique, de capacité, de température...

Ces capteurs sont souvent doublés d'une mesure visant à établir la validité de l'échantillon soumis (autrement dit, qu'il s'agit bien d'un doigt) : mesure de la constante diélectrique relative de l'échantillon, sa conductivité, les battements de coeur, la pression sanguine, voire une mesure de l'empreinte sous l'épiderme...

Capteur optique

Il s’assimile à une mini caméra. Le doigt est apposé sur une platine en plastique dur ou en quartz, qui est en vis-à-vis de la mini caméra. Il résiste très bien aux fluctuations de température, mais est gêné par une lumière ambiante trop forte.

De plus il est assez volumineux. Son coût est intéressant, et il est intrinsèquement protégé contre les décharges électrostatiques. Il permet d’avoir des images précises et nettes.

Ce procédé de capture d'image est le plus ancien après l'encre. Il est fréquemment utilisé particulièrement dans les applications judiciaires pour la qualité des images. Le principe physique utilisé est "la réflexion totale frustrée".

Capteur en silicium

Il utilise l’un de quatre effets observables sur les semi-conducteurs : l’effet piezo-électrique, l’effet capacitif, l’effet thermo-électrique et l’effet photo-électrique.

Il est en général de très petite taille, d’une durée de vie assez longue,et son coût est très intéressant.

Mais, comme tout composant, il est fragile aux décharges électrostatiques et il peut-être détruit si des règles de fabrication et d’installation ne sont pas observées.

Ces nouvelles technologies visent surtout les applications de masses, grâce à une taille réduite et des coûts moins importants que les lecteurs optiques.

Capteur thermique

La technique de capture thermique est utilisée par le FingerChip d'Atmel. Le capteur mesure une différence de température obtenue selon que la peau touche (dans le cas d’une crête de l’empreinte) ou ne touche pas (pour une vallée) le capteur.

Le FingerChip est constitué d’une puce en silicium recouverte d’une couche de matériau pyro-électrique, c’est-à-dire sensible aux différences de température. La puce est elle-même formée d’une matrice de pixels adjacents. La différence de température, initialement apparue au contact du matériau pyro-électrique, est transformée de par les propriétés de ce matériau en charges électriques. Celles-ci sont alors amplifiées et mesurées par les pixels en silicium de manière à former une image en noir et blanc traduction fidèle de l’empreinte de l’utilisateur.

Cette technologie thermique présente de nombreux avantages. En particulier, elle permet d’obtenir une image de très grande qualité avec des empreintes « difficiles », par exemple quand les crêtes et les vallées sont très peu marquées.

Capteur ultra sonique

Il utilise une onde ultra sonore qu’il envoie vers le doigt, puis calcule le temps mis par l’onde pour faire un aller-retour et, point par point, fournit l’image de l’empreinte

Il est très précis, et hérite des propriétés des ultrasons de traverser certains matériaux (gants en latex, saletés, etc.). Mais il est volumineux et très coûteux. Il est intéressant pour une population d’utilisateurs très hétérogène.

Etapes de traitement de l'empreinte digitale

Plusieurs méthodes sont employées pour reconnaître les empreintes digitales : localisation des minuties, analyse spectrale à l’aide d’ondelettes, traitement de textures, etc.

• Localisation des minuties
  cette méthode ne retient que l’emplacement des minuties les plus pertinentes. Elle est peu sensible aux déformations des doigts entre plusieurs vérifications (doigts plus ou moins appuyés sur le capteur).
• Traitement de textures
  des paramètres issus de certaines propriétés de la texture des empreintes (orientation, fréquence, etc.) sont comparés. Cette méthode permet un traitement très rapide, et donc un temps de réponse très court.

Il existe bien d’autres méthodes, mais elle ne sont pas divulguées par les entreprises qui les développent pour un souci de propriétés intellectuelles.

• Stockage de l'empreinte sous le format approprié.
  Le format BITMAP de Windows peut être utilisé comme format d'entrée des images à traiter ainsi que pour échanger des images avec les applications. L'origine des images n'a pas d'importance (scanner, fichier, caméra, code barre...).

• Filtrage des images (Segmentation).
  Le but de cette étape est de supprimer toute ambiguïté en détectant des zones de bruit et en faisant ressortir la plus grande partie possible d'information utile au système.
  Cette fonction se charge également de détecter l'absence d'empreinte, un niveau élevé de bruit dans l'image (image sale ou lecteur défectueux), un positionnement incorrect du doigt.

• Evaluation de la qualité de l'empreinte capturée.
  Le système calcule un facteur de qualité qui permet d'établir un critère automatique de fiabilité du "gabarit" de l'empreinte qui sera ensuite calculée.

• Squelettisation de l'empreinte.
  Dans l'image binarisée (noir et blanc) les lignes se voient clairement mais elles ont des tailles différentes. Pour pouvoir détecter rapidement les minuties (terminaisons, bifurcations), il est nécessaire d'obtenir une image plus schématique de l'empreinte, dans laquelle toutes les lignes ont la même épaisseur (1 pixel).

• Extraction des minuties.
  C'est le processus final qui complète l'obtention de la "signature" de l'empreinte.
  A partir d'une image de l'empreinte préalablement traitée, on extrait grâce à différents algorithmes une structure de données (ou signature).

  Le "gabarit" retenu pour caractériser l'empreinte est basée sur un ensemble suffisant et fiable de minuties.
  On entend par suffisant, le nombre minimum de minuties nécessaires pour pouvoir établir des comparaisons fiables entre empreintes. Par expérience, ce minimum se situe à 14 minuties.
  On entend par fiable, les minuties qui ne sont pas influencées par des défauts lors de l'acquisition de l'image ou par l'altération temporaire de l'empreinte digitale (blessure, érosion, etc.).
  Avec un petit nombre de minuties (15 ou 20) correctement localisées, il est possible d'identifier une empreinte parmi plusieurs millions d'exemplaires.

  Généralement, chaque minutie occupe environ un espace de 16 octets sans compactage ni compression. Ceci explique la taille de chaque fichier "gabarit", 240 octets pour 15 minuties et 1600 octets pour 100 minuties.
  Si le stockage final est compacté, on peut économiser de l'espace mémoire et si on le comprime, on peut obtenir les pourcentages classiques en compression de fichiers.
  Lors du processus d'extraction, on détecte initialement 100 minuties en moyenne, parmi lesquelles environ 60 % correspondent à de fausses minuties qui seront identifiées lors d'un processus ultérieur. Le logiciel extrait donc une quarantaine de minuties réelles de l'empreinte. Cette valeur est nettement supérieure aux minima, ce qui augmente la fiabilité. De plus, ce chiffre est loin du total de minuties détectées, ce qui laisse supposer que n'ayant conservé que les plus fiables, on a éliminé les minuties erronées qui auraient pu détériorer le comportement du système.

Etape de comparaison d'empreintes digitales

Le système de vérification d'identité est basé sur la comparaison de deux ensembles de minuties (fichier "gabarit"), correspondants respectivement à deux doigts à comparer.

Pour déterminer si deux ensembles de minuties extraits de deux images correspondent à des empreintes du même doigt, il est nécessaire d'adopter un système de comparaison qui soit insensible à d'éventuelles translations, rotations et déformations qui affectent systématiquement les empreintes digitales.

A partir de deux ensembles de minuties extraites, le système est capable de donner un indice de similitude ou de correspondance qui vaut :

• 0 % si les empreintes sont totalement différentes.
• 100 % si les empreintes viennent de la même image.

Deux fichiers " gabarit " calculées à partir de la même empreinte ne donneront jamais 100 % de ressemblance du fait des différences qui existent lors de l'acquisition de deux images (petites déformations ou déplacements), ils donneront cependant toujours un niveau élevé de similitude.

La décision à partir de cet indice de similitude de savoir si deux empreintes sont issues du même doigt est une question purement statistique. Pour décider d'accepter la similitude entre deux " gabarit ", il faut établir un seuil d'acceptation.

Les principales étapes en images

Cliquez sur une image pour l'agrandir

Utilisation d'un faux doigt

Example de vulnérabilité : le cas des empreintes digitales

Il existe beaucoup de travaux sur la contrefaçons des empreints digitales. Certains capteurs utlisent des mesures complémentaires afin de détecter un doigt vivant (un doigt non coupé ou non recouvert d'une couche de silicone)

Il faut d'abord se procurer les points caractéristiques de l'empreinte digitale que l'on veut contrefaire, en fabriquant un faux doigt (ou fine couche de silicone reproduisant la géométrie de doigt). Il est possible et simple de créer un faux doigt à partir d'une simple empreinte (sur un verre par exemple).

Comme toujours il existe des parade possibles pour leurer les capteurs de doigt vivant, quelques exemples de parades ci-dessous :

• Capteur de température : la fine couche de silicone ne fait varier la température que de 1 à 3° Celsius en moyenne, ce qui n'est pas détectable par les capteurs sous peine d'avoir une FRR trop élevée (surtout en extérieur).
• capteur de battements cardiaques : la fine couche de silicone permet au capteur de fonctionner normalement. De plus, toute discrimination basée sur cette mesure est physiquement impossible et infaisable. Infaisable car dans le cas de sportifs par exemple, leur rythme cardiaque peut descendre jusqu'à 40 battements/minute, ce qui suppose une mesure durant plus de 4 secondes pour pouvoir évaluer la fréquence cardiaque. Impossible enfin car quoi de plus changeant qu'un rythme cardiaque? le moindre effort le modifie, ce qui le rend inutilisable dans notre cas.
• Capteur de conductivité : suivant le type de capteur, on estime la valeur normale pour la peau à 200 kOhms. Néanmoins, cette valeur sera de plusieurs MOhms pendant l'hiver (sec) pour descendre à quelques kOhms durant un été humide. Dans ces conditions, il est évident qu'un faux doigt pourra passer le test sans trop de soucis.
• Constante diélectrique relative : très succintement, cette constante identifie dans quelle mesure un matériau concentre les lignes électrostatiques de flux. Ici, le silicone sera rejeté puisque présentant une valeur par trop différente de celle de la peau. Or, il s'avère que la valeur de cette constante pour la peau se situe entre celle de l'eau (80) et celle de l'alcool (24). Autrement dit, il suffit d'enduire le faux doigt d'un mélange eau-alcool (80%/20% ou 90%/10%), de poser le doigt sur le capteur et d'attendre que l'alcool s'évapore. En effet, lorsque l'alcool s'évapore, la valeur de la constante va remonter vers celle de l'eau (de 24 à 80) et atteindre au passage celle de la peau. CQFD.

Comme dans tous les domaines technologiques, quand un moyen de protection à trouvé sa parade... de nouveaux moyens sont étudiés pour essayer de sécuriser le système.

Conclusion

La biométrie par l’empreinte digitale est la technologie la plus employée à travers le monde. Et on voit fleurir des solutions de plus en plus abordables et performantes. D’ici à quelques années, les lecteurs d’empreintes digitales n’étonneront plus personne et seront rentrés dans les moeurs au même titre que le téléphone portable.
